一、概述
1.測量依據
JJG882-2004《壓力變送器》檢定規程。
2.測量環境條件
溫度:20.5℃；濕度:48%RH。
3.主要標準器
智能數字壓力校驗儀(壓力測量兼電流測量同時提供DC24V的電壓輸出)，壓力測量準確度:±0.02%FS，電流測量準確度:±(0.02%RD+0.003%FS)；分辨力為0.001mA。
4.被測對象
壓力變送器，測量范圍:(0～1.6)MPa，準確度等級:0.5級，輸出電流:(4～20)mA。
5.測量過程
在規定的測量環境條件下，按照JJG882-2004的要求把智能數字壓力校驗儀和壓力變送器安裝在同一壓力源上，同時連好智能數字壓力校驗儀和壓力變送器之間的連線，輸入標準壓力值，記下輸出的電流值，按公式計算出測量誤差。
二、數學模型
ΔI=Id-Is
式中:ΔI——壓力變送器的測量誤差，mA；Id——壓力變送器的實際輸出電流值，mA；Is——壓力變送器的理論輸出電流值，mA。其中式中:Im——壓力變送器輸出量程值，mA；pm——壓力變送器輸入量程值，MPa；I0——壓力變送器輸出起始值，mA。
即
輸出電流對壓力變送器輸出誤差的靈敏系數為
輸入壓力對壓力變送器輸出誤差的靈敏系數為
三、標準不確定度分量的評定
1.測量電流時引入的標準不確定度
(1)由電流輸出測量重復性引入的標準不確定度分量
輸入壓力為0.8MPa時，重復性條件下連續測量10次，得到一組測量值(單位:mA)為12.005、12.000、12.005、12.006、12.003、12.007、12.001、12.007、12.001、12.005，則
u(I11)=s=0.0026mA
(2)電流測量分辨力引入的不確定度分量
電流測量的最小分辨力為0.001mA，可認為在此區間均勻分布，則
JJF1033-2008《計量標準考核規范》C.1.4規定，當重復性引入的不確定度分量大于被測量?jī)x器分辨力引入的不確定度分量時，可以不考慮分辨力引入的不確定度分量(可忽略)。
所以u(I1)=u(I11)=0.0026mA
2.測量電流時標準器引入的不確定度分量
電流測量最大允許誤差:±(0.02%RD+0.003%FS)，可認為在此區間均勻分布
3.由輸入壓力引入的不確定度分量
智能數字壓力校驗儀的最大允許誤差為±0.02%FS，可認為在此區間均勻分布，則
u(p)=0.02%×1.6=0.00032MPa
四、標準不確定匯總表(見表1)

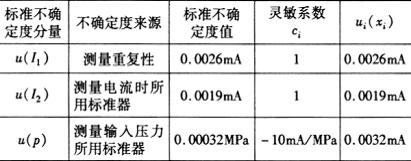

表1 標準不確定度匯總表
五、合成標準不確定度
六、擴展不確定度的評定
取包含因子k=2，U=2×0.005=0.010mA
七、測量不確定度的報告
本次測量的MPEV=(20-4)×0.5%=0.08mA
說明本次檢定符合檢定規程的要求。
轉自《中國計量》劉麗軍
