四、玻璃液體溫度計的主要類型
(一)玻璃體溫計
人們最熟悉的玻璃體溫計又稱為體溫表。最早是由歐洲人桑克托留斯醫生發明的。他是伽利略的朋友。1595年當伽利略制作出氣體溫度計后，桑克托留斯按自己的設想和診病的需要，對上述氣體溫度計進行了改進，將直管改為環狀類似蛇形的玻璃管。1611年，他制作出世界上第一支玻璃體溫計，當時溫度計內裝的是紅色酒精。1714年，遷居荷蘭的德國科學家華倫海特將感溫液體改為水銀，制作出第一支實用的水銀體溫計。
上述玻璃體溫計體積較大，使用起來比較復雜，非常不方便，測量一次體溫一般需要20min。直到1865年，英國的阿爾伯特發明了一種特殊結構的玻璃體溫計。這種體溫計的感溫泡與毛細管之間非常狹窄。在接觸人體時，與其他玻璃體溫計一樣，水銀柱會上升到一個固定的位置。當體溫計離開人體時，狹窄處以下部分的水銀收縮至感溫泡內，而狹窄處以上部分用于讀數的水銀柱不下降，而是在狹窄處斷開。這樣就可以很容易測得體溫的讀數。這種體溫計一經問世就得到普及和推廣。這一特殊結構一直沿用至今。
玻璃體溫計是用于測量記錄最高溫度的溫度計，因此屬于最高溫度計。實現這一功能可以采用兩種結構:縮喉結構和玻璃絲堵塞毛細孔結構。
縮喉結構就是通過一定的加工工藝將感溫泡上部一定位置的毛細管孔徑縮小變狹窄。圖3就是一種縮喉結構。
圖3 縮喉結構
玻璃絲堵塞毛細孔結構，顧名思義，就是用一根玻璃絲，在感溫泡封底時，將其一端垂直地熔接在感溫泡的底部中心處，另一端伸入毛細孔內，與毛細孔之間形成一圈狹縫，這種結構形式與縮喉的形式相似，也是縮小了毛細管的孔徑，如圖4所示。

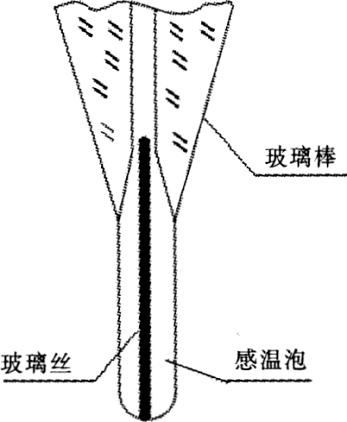

圖4 玻璃絲堵塞毛細孔結構
玻璃體溫計的測溫原理如下:當體溫計接觸人體，溫度升高，感溫泡內的水銀體積膨脹，涌向毛細管，水銀有足夠的力量克服縮喉部位狹窄通道的阻力，連續的水銀柱逐漸升高填充毛細管，直至一個固定位置，水銀上端面在標尺上指示所測量的最高溫度數值。當溫度降低時，水銀體積要收縮。因為感溫泡內的水銀體積遠遠大于毛細管內水銀的體積，因此毛細管內的水銀向感溫泡內收縮。由于縮喉結構的阻礙作用，水銀柱便從縮喉部位斷開?？s喉部位以上的水銀柱單純依靠自身重量是無法通過縮喉部位的。因此，水銀上端面仍停留在所測量的最高溫度的位置上。當使用玻璃體溫計再次測量體溫時，要手握玻璃體溫計的上部，用力甩動，在離心力的作用下，停留在縮喉部位上部的水銀柱，便可克服縮喉的阻力流入感溫泡內。玻璃體溫計的縮喉通道制作得不能過窄，也不能過寬。若過窄，水銀通過縮喉所克服的阻力太大，一方面造成體溫計的示值滯后于被測介質的實際溫度，影響到測溫結果的準確度；另一方面，由于阻力過大，也會造成體溫計使用前的難甩。若過寬，水銀通過縮喉所克服的阻力太小，當體溫計離開身體，環境溫度降低時，水銀柱在縮喉部位不能迅速斷開，導致水銀柱冷縮自流，指示溫度位置會低于實際最高溫度位置。
由于人體溫度是衡量人體是否健康的一個非常重要的指標。因此，玻璃體溫計誕生100多年來，在醫療診斷、個人保健等方面得到了廣泛的普及和應用。但是玻璃體溫計在使用中也存在一些致命的缺陷，如破碎的體溫計可能造成水銀污染、人體外傷等。隨著科學技術的快速發展，一些結構新穎、使用方便的體溫計相繼問世。如顯示直觀的數字體溫計、測量迅速的紅外耳式體溫計、紅外額式體溫計、體積小巧價格低廉的片式體溫計、適于嬰兒使用的奶嘴式體溫計等。
(二)貝克曼溫度計
德國化學家恩斯特·奧托·貝克曼通過使沸點升高和凝固點降低測量了一些物質的相對分子質量，改進了在溶液中測定分子量的凝固點法和沸點法；在這些測量中需要精確測量溫差，他因此于1887年發明了分辨力可達0.001℃的溫度計。為了紀念他的功績，將其稱作貝克曼溫度計。也稱這種溫度計為“內標式可調量程溫度計”。
貝克曼溫度計的結構型式為內標式，浸沒方式為局浸式。
貝克曼溫度計的結構如圖5所示。貝克曼溫度計具有兩個儲液泡和兩個標尺。其感溫泡內的水銀量是可調的。
圖5 貝克曼溫度計結構示意圖
貝克曼溫度計有兩個儲液泡:其中一個就是感溫泡，與常規溫度計一樣，儲存較多的水銀，位于溫度計的下方。另一個稱為備用泡，儲存較少的水銀，在溫度計的上方，與毛細管的上端相連，是比較復雜的回紋狀結構。
貝克曼溫度計有兩個標尺，即標注非常明顯的主標尺和位于備用泡處的副標尺。主標尺主要用于測量溫差，其示值范圍有0～4℃、0～5℃或0～6℃等。分度值為0.01℃，通過讀數裝置可以估讀到0.001℃。副標尺表示溫度計所測量溫差的溫度范圍。因為在相差較大的不同的溫度中測量溫差，需要調整感溫泡內的水銀量。如溫度較高，感溫泡內的水銀量就要少些，需要將多余水銀儲存到備用泡內。而溫度較低時，感溫泡內的水銀量就要多些，需要將備用泡內的部分水銀轉移到感溫泡內。在調整感溫泡內的水銀量時，要以副標尺作參考。貝克曼溫度計的副標尺測量范圍一般為-20℃～120℃，進口貝克曼溫度計的也有-20℃～140℃和0℃～200℃。副標尺的分度值為2℃。
總之，貝克曼溫度計主要用于不同溫度范圍內的高精度溫差測量。貝克曼溫度計自發明至今已有百余年的歷史，它在工業和科學研究上曾起到積極的作用。但貝克曼溫度計也存在操作繁瑣、計算復雜等缺陷，現在使用量日趨減少。
目前高精度數字溫度計已經非常普及，使用簡單，功能完善，測量范圍、最小分辨力和穩定性等技術指標也明顯優于貝克曼溫度計。
（三）其他專用溫度計
專用玻璃液體溫度計的品種、規格很多，廣泛應用于石油、焦化、氣象、海洋、船舶等行業，有的與普通玻璃液體溫度計基本相近，有的結構非常特殊。
1.石油產品用溫度計
石油產品標準已對石油產品的一系列性能作了規定，為確定這些性能參數，又制定了一系列試驗方法標準。與溫度測量有關的性能參數有凝點、結晶點、閃點、沸點、熔點、軟化點、滴點、密度和黏度、發熱量等。而這些參數的測量均需要專用的試驗儀器。石油產品用溫度計便是與這些試驗儀器配用進行溫度測量的。為了適應這些試驗儀器的結構要求和被測參數溫度的高低，需要設計出不同浸沒深度和不同測溫范圍的溫度計。為此，國家有關部門頒布了《石油產品試驗用液體溫度計技術條件》國家標準。高精密和普通石油產品用玻璃溫度計的檢定依據是JJG130-2011《工作用玻璃液體溫度計》檢定規程。
石油和石油產品都是易燃易爆物質，對于確定它的性能參數中的溫度測量儀表的選擇，并非是隨意的。玻璃液體溫度計是以體積改變進行測溫的，因此，在測溫過程中無自熱效應，不需要采取防爆措施。用它在具有易燃易爆物質的現場進行溫度測量是最安全的，它的這一優勢，是電子類測溫儀表無法比擬和無法取代的。這也是時至今日，無論是國內還是國外的石油行業仍廣泛采用玻璃液體溫度計的重要原因。
2.焦化產品用溫度計
工業用煤煉焦過程產生的酚類、苯類、萘類等產品。為確定它們的性能參數，制定了試驗方法標準。與溫度測量有關的性能參數有結晶點、熔點、軟化點、密度及蒸餾等。焦化產品用溫度計也是配用相應的試驗儀器進行測溫的。國家有關部門頒布了《焦化產品用玻璃溫度計》行業標準。焦化產品用玻璃溫度計的檢定依據是JJG130-2011《工作用玻璃液體溫度計》檢定規程。
3.氣象用溫度計
氣象用溫度計主要是為氣象測量而設計的專用溫度計，有的結構較為特殊，有的則與工作用玻璃液體溫度計相近。它們不僅指測量大氣的最高、最低溫度和地面溫度，還能用來測量空氣的相對濕度及其風速。因此，氣象用溫度計除了用于氣象測量外，在工業、農業、科學研究等對環境溫度、濕度以及風速要求嚴格的場合也得到了廣泛的應用。
氣象用溫度計應用的歷史最為久遠。為確保它們的示值準確和穩定，從制定溫度計的技術標準、檢定規程，到實施溫度計的檢定，在全國氣象部門已形成一套完整的量值傳遞系統。
這里簡要介紹氣象用溫度計的分類和用途。
（1）干、濕球溫度計（見圖8）
干、濕球溫度計用于測量空氣的溫度和相對濕度。它是由測溫范圍、分度值、外觀尺寸以及誤差等幾乎完全相同的兩支溫度計配對組成的。
測量前，用干凈脫脂紗布的一端將濕球溫度計的感溫泡包裹住，另一端浸泡在盛有純凈水的容器內，注意紗布柱下垂時，應與溫度計保持同軸(特別是帶動力抽風的阿斯曼干濕溫度計)，否則影響氣流及蒸發速度。由于毛細作用使水順紗布上升到包裹感溫泡的紗布上端，濕潤感溫泡。感溫泡上的水蒸發時要吸收熱量，就會導致濕球溫度計的溫度示值下降，使之與干球溫度計的示值產生示值差，根據這個溫度差值，通過計算或查表可得出空氣的相對濕度?？諝庠礁稍?，裹在濕球溫度計感溫泡上的紗布水分蒸發得就越快，示值低得就越多，干、濕溫度計的溫度差值就越大，反映出空氣的相對濕度就越小。反之，當空氣中的濕度大，水分蒸發慢時，干、濕溫度計的示值差小，顯示空氣濕度大。
（2）最高和最低溫度計（見圖9）
屬于結構特殊的溫度計。用于測量環境的最高和最低溫度。
（3）直管地溫計、曲管地溫計、地面溫度計（見圖10）。
用來測量地表面和具有一定深度的溫度，溫度計有一定的角度，方便觀察讀數。
4.海洋用溫度計
在海洋學、海洋生物學、湖泊學、水產學等科學研究和海洋作業中，需要對表面水溫度和深水溫度進行測量。用一般結構的玻璃液體溫度計直接進行測量是不行的，而需要用特殊結構和具有保護裝置的海洋用溫度計進行測量。
海洋用溫度計有水溫計、深水溫度計和顛倒溫度計，用于測量井水、江河水、湖泊水和水庫水、海水的水溫。
（1）水溫計：適用于測量水的表層溫度（見圖11）
將一支水銀溫度計安裝在特制金屬套管內，套管開有可供讀取溫度計示值的窗孔，套管上端有一提環，以供系住繩索，套管下端旋緊著一只上部有孔的用于盛水的金屬圓筒杯，水溫計的感溫泡位于金屬圓筒杯的中央。水溫計的測量范圍為-6℃~+40℃，分度值為0.2℃。
表層水溫的測定：將水溫計投入水中至待測深度，感溫5min后，迅速上提并立即讀數。從水溫計離開水面至讀數完畢應不超過20s，讀數完畢后，將筒內水倒凈。因為圓筒杯內的水熱容量遠大于溫度計感溫泡的熱容量，所以當溫度計從水中取出直至讀數完畢時，示值不會很快發生變化。
（2）深水溫度計：適用于水深40m以內的水溫測量（見圖12）
其結構與水溫計相似。盛水的圓筒杯較大，并有上、下活門，利用其放入水中和提升時自動開啟和關閉，使筒內裝滿欲測溫度的深度部位的水樣。其測量范圍為-2℃～+40℃，分度值為0.2℃。
測定方法：將深水溫度計投入水中至欲測深度，感溫后，圓筒的上、下活門自動關閉，使筒內裝滿測量部位的水樣。提起后要迅速讀數。由于其圓筒容積要比測水表層的水溫計的大好幾倍，且熱容量更大，從感溫角度分析，提起后的讀數基本能反映出深水部位的溫度。由于溫度計是開放式的，處在深水部位和提升到水面后的溫度計感溫泡所受外壓是不同的，兩者的示值會有差別。通過用不受外壓影響的其他類型溫度計(如電子類的數顯溫度計)比較測試，這一差值會顯現出來。
（3）顛倒溫度計(閉式，見圖13)
適用于測量水深在40m以上的各層水溫，最深可達10000m。
5.船舶行業用船舶溫度計（見圖14）
