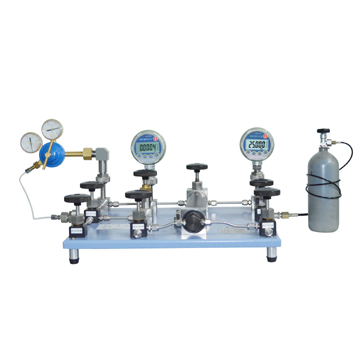

產品型號：HX7640B
產品概述
該產品特殊結構組合加工而成，具有外形美觀，重量輕，密封性能好、升壓平穩、操作簡單，維護方便等特點；比傳統的產品造壓更加快捷、穩定，升壓更快、造壓更省力等優點；方便您在實驗室校準減壓器上的壓力儀表。
功能描述
高壓升壓閥：順時針開啟此閥會使系統高壓端壓力值升高至高于氣瓶壓力,逆時針關閉。
升壓流量閥：順時針調節此閥會使高壓系統升壓的速度減慢，逆時針加快。
高壓進氣口：此口外接氮?dú)馄俊?/span>
高壓進氣閥：順時針開啟此閥會使系統進氣，高壓系統壓力值升高,逆時針關閉。
高壓微調閥：用于細微調節高壓系統的壓力值，順時針旋轉高壓系統升壓,逆時針降壓。
高壓回檢閥：高壓系統獲得壓力時必須順時針關閉；逆時針旋開泄掉系統壓力。
回檢流量閥：順時針調節此閥會使回檢閥的放氣速度減慢，逆時針加快。
低壓微調閥：用于細微調節低壓系統的壓力值，順時針旋轉低壓系統升壓,逆時針降壓。
低壓升壓閥：順時針開啟此閥會使低壓輸出口和減壓器低壓表接口升壓,逆時針關閉。
低壓回檢閥：低壓系統獲得壓力時必須順時針關閉；逆時針旋開泄掉系統壓力。
高壓輸出口1：用于接高壓端標準表。
高壓輸出口2：用于接減壓器高壓端被檢壓力表。
低壓輸出口：用于接低壓端標準表。
減壓器低壓表接口：用于接減壓器低壓端被檢壓力表。
絲 堵：在不使用此設備時擰緊，可以將輸出口堵住，防止異物。
技術特性
造壓范圍：高壓(0～25)MPa；低壓(0～4)MPa
穩定度：0.05%F·S
工作介質：空氣
輸出接口：4-M20×1.5（2個高壓口，2個低壓口）
外形尺寸：550mm×420mm×185mm
重量：16.2kg
注意事項
1.在卸下壓力表時，系統必須處于零壓力狀態；
2.壓力輸出口處需定期更換密封圈。
3.該壓力源為禁油設備，使用時不要混入液體。
維護保養
1.設備在長時間不使用的情況下，需擰上絲堵。
2.設備若需要長途運輸時，請關閉各密封口，請使用專用包裝箱以及專用固定泡沫裝好后方可運輸。
